| 規格 |
提倡者及年份 |
尺寸 |
簡介 |
| XT |
IBM 1983年 |
8.5 × 11"
216 × 279 mm |
已淘汰。IBM 個人電腦 XT 是元祖 IBM PC 的後繼機種 ，是 IBM 的第一部家庭電腦。因爲規格是開放的，産生瞭很多IBM兼容機主闆 ，也成瞭事實标準 |
| AT |
IBM 1984年 |
12 × 11"–13"
305 × 279–330 mm |
已淘汰。IBM 爲瞭産生 IBM 個人電腦/AT（一種使用 Intel 80286 的機器），創立此規格 。又稱 Full AT，在 Intel 80386 年代很流行，現被 ATX 取代
|
| Baby-AT |
IBM 1985年 |
8.5" × 10"–13"
216 × 254-330 mm |
IBM 於 1985年 推出，目标是取代 AT 主闆。功能上和 AT 一樣 ，尺寸較小，所以很受歡迎 |

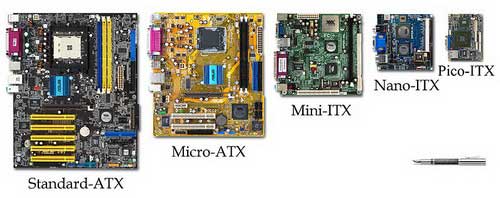

| ATX |
Intel 1996年 |
12" × 9.6"
305 × 244 mm |
由 Intel 於1995年發表。截至2007年仍然是最受DIY一族歡迎的規格 |
| Micro ATX |
Intel 1996年 |
9.6" × 9.6"
244 mm × 244 mm |
ATX 的縮小版本（短 25%）。可安裝於大部分 ATX 機箱 ，會使用較小的電源供應器 ，但擴充槽數目比 ATX 少 |
| Mini ATX |
Intel 1997年 |
11.2" × 8.2"
284 mm × 208 mm |
Intel提出Mini－ATX主闆規格是爲瞭節省印刷電路闆的成本 ，但採用Mini－ATX規格的産品並不多，大多數的主闆廠商隻是将ATX主闆的長度減短，並沒有對寬度進行改變
|
| Flex ATX |
Intel 1999年 |
9.0" x 7.5"
228.6 × 190.5 mm |
microATX 規格的分支 ，或會比 microATX 小
對主闆的設計、組件位置及形狀提供更大彈性 |
| Mini-ITX |
威盛電子2001年 |
6.7" × 6.7"
170 mm × 170 mm |
最高100W 比 MicroATX 更小、更高集成度的規格 ，多用於小型設備，如瘦客戶端及數字視頻轉換盒内 |
| Nano-ITX |
威盛電子 2003年 |
4.7" × 4.7"
120 mm × 120 mm |
Nano-ITX主闆提供卓越的存儲和I/O 的靈活性，並爲嵌入式系統特别定制瞭超薄闆型無風扇的原生雙LVDS 支持系統
|
| Pico-ITX |
威盛電子 2007年 |
100 mm × 72 mm |
Pico-ITX主闆 ，它是當今全球最小而功能齊全的x86主闆，爲新型超密集嵌入式運算系統和應用方案開辟瞭新領域 。
|
| Mobile-ITX |
威盛電子 2007年 |
2.953"× 1.772"
75 mm × 45 mm |
Mobile-ITX 主要面向 UMPC 或智能手機設備，支持VIA Eden、C7、Nano 等處理器，採用 VIA CX700S 芯片組，配備 256/512MB 内存、CDMA 芯片、DC-CD 轉換器和一系列輸入輸出接口
|
| BTX |
Intel 2004年 |
12.8" × 10.5"
325 mm × 267 mm |
(Balanced Technology Extended) Intel 於 2000年代初推出的新規格，但不成功。現隻用於廠牌電腦 |
| Micro BTX |
Intel 2004年 |
10.4" × 10.5"
264 mm × 267 mm |
是一種主闆規格 ，由Intel於2004年提出，原本的目标是用以代替ATX規格。它設計時考慮到瞭許多随著計算機技術的發展帶來的問題，因爲ATX規格早在1995年就制定瞭 |
| Pico BTX |
Intel 2004年 |
8.0" × 10.5"
203 mm × 267 mm |
但是由於ATX架構已經廣泛使用，提出一種代替它的方案會帶來兼容性等問題 。所以Intel在2006年宣布放棄BTX規格的繼續發展 |
| DTX |
AMD 2007年 |
200 mm × 244 mm |
适用於迷你 、HTPC及Barebone電腦。AMD表示DTX爲開放規格，且可向後兼容ATX機箱規格
|
| Mini-DTX |
AMD 2007年 |
200 mm × 170 mm |
DTX規格同時擁有另一款較小型的變種，稱爲Mini-DTX。其印刷電路闆較細小，而尺寸爲203毫米×170毫米
|
| ETX |
Kontron |
95 x 114 mm |
用於嵌入式系統及單闆機，需要護壁闆 |
| EATX |
|
12" × 13"
305mm × 330 mm |
Extended ATX 用於Rackmount服務器系統。通常用於雙處理器和标準 ATX 在電路上無法勝任的服務器級主闆。上半部份的固定螺絲位和 ATX 相同 |
| LPX |
|
9" × 11"–13"
229 × 279–330 mm |
參考瞭 Western Digital 的設計，讓機箱能較 AT 标準爲小，原因是使用瞭 riser。 Used in slimline retail PCs. LPX 沒有正式标準，通常隻用於 OEM 機種 |
| Mini-LPX |
|
8"–9" × 10"–11"
203–229 mm × 254–279 mm |
LPX 結構是一體化主闆結構規範(All-In-One)，使用稱爲Riser 的插槽來将擴展槽的方向轉向並與主闆平行，先将Riser 卡插到主闆上，然後把擴展卡插在Riser上用於輕巧型電腦 |
| PC/104 |
Consortium 1992年 |
3.8" × 3.6" |
用於嵌入式系統 |
| PC104plus |
Consortium 1997年 |
3.8" × 3.6" |
用於嵌入式系統 |
| NLX |
Intel 1999年 |
8"–9" ×10"-13.6"
203–229 mm × 254–345 mm |
用於低身 (low-profile) 電腦，發表於1997年。要使用擴充槽的話同樣要加上 riser |
| WTX |
Intel 1998年 |
14" × 16.75"
355.6 × 425.4 mm |
用於多處理器、多硬盤的高級工作站及服務器 |
| XTX |
2005年 |
95 x 114 mm |
用於嵌入式系統 |
