Pico BTX主闆是由Intel於2004年提出的一種主闆規格，是基於BTX标準而制造的一種精簡版的BTX主闆。 Pico BTX主闆的長度爲203.20mm，擴充槽僅留1個PCI Express插槽，僅需四個螺絲将其固定在主闆。尺寸标準爲8.0" × 10.5" （203 mm × 267 mm ），它設計時考慮到瞭許多随著計算機技術的發展帶來的問題 ，因爲ATX規格早在1995年就制定瞭已經需要新的規格來适應市場的情況下，Intel就指定瞭這個規範。它是相對於将标準BTX的長度縮短而成，Pico BTX主要适用於精簡的系統。

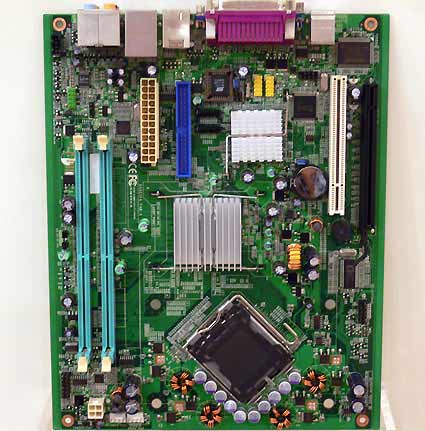

pico btx主闆
在散熱方面Pico BTX和micro BTX主闆依然和BTX的思路一樣 ，是以CPU的散熱作爲整個架構的中心 ，CPU的散熱器就自然成爲瞭這個中心的中心。風扇和通道形式的導流罩以及圓柱形的散熱鳍片構成瞭這個與衆不同的散熱器。導流罩包裹在CPU散熱片周圍，保證氣流從散熱鳍片之間流過。氣流在流經CPU之後一部分會到達圖形子系統或PCI Express插槽，對顯卡進行散熱，另一部分會分流到内存和系統其他部件。另外散熱器採用4-pin電源接口，可以根據CPU溫度自行調節轉速，這樣就可以在噪音和散熱上取得平衡。
目前已經有數種BTX的派生版本推出，根據闆型寬度的不同分爲标準BTX （325.12mm）， microBTX （264.16mm）及Low-profile的picoBTX （203.20mm），以及未來針對服務器的Extended BTX。而且，目前流行的新總線和接口，如PCI Express和串行ATA等，也将在BTX架構主闆中得到很好的支持。
|
