　　　我們常常可以見到電源适配器的規格書上面有這樣一句話,使用示波器帶寬爲20MHz 連接到适配器的輸出端,同時輸出端並聯一個47uF 的電解電容和一個0.1uF 的瓷片電容.這個也是測試紋波的一個行業國際标準.那麽爲什麽紋波測試時示波器要並聯電解和瓷片電容呢?

　　　在輸出端並聯電解電容(一般是47uF)是爲瞭隔斷直流幹擾,並聯瓷片電容(一般是0.1uF)是爲瞭濾掉高頻幹擾,這個幹擾的頻率遠比你所測的紋波頻率要大,並聯電容是爲瞭慮掉雜訊.注意雜訊不是紋波.濾除因測試條件或手段不良附加的幹擾,最後示波器顯示的讀數就是你要的紋波數據瞭！

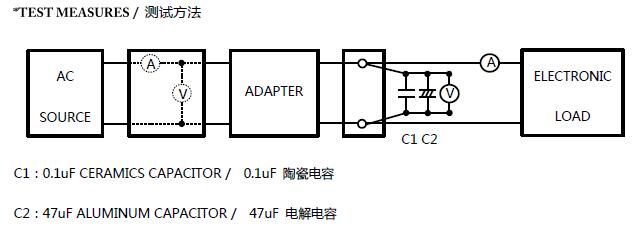

輸出端並聯一個電解電容和一個瓷片電容示意圖

　　　對於測量紋波中隔斷直流幹擾和濾掉高頻幹擾的方法, 隻是在測量中最容易忽略以及混淆概念的部分,認爲並瞭電容那麽就是将紋波濾掉瞭,從而得到的數據是小於實際電源适配器的紋波數據的,其實這點是一般菜鳥才會搞不懂的概念,爲瞭得到真正的紋波數據,單單在這個點上面注意還不行,其中前面我們有一篇文章還講述瞭其他幾個要注意的方面,點擊鏈接進入(如何準確的用示波器測電源紋波).

　　　紋波的定義：由於直流穩定電源一般是由交流電源經整流穩壓等環節而形成的,這就不可避免地在直流穩定量中多少帶有一些交流成份,這種疊加在直流穩定量上的交流分量就稱之爲紋波.

　　　紋波的成分較爲複雜,它的形态一般爲頻率高於工頻的類似正弦波的諧波,另一種則是寬度很窄的脈沖波.對於不同的場合,對紋波的要求各不一樣.對於電容器老練來說,無論是那一種紋波,隻要不是太大,一般對電容器老練質量不會構成影響.而對程控機電源或音響設備中所使用的電源,由於寬度很窄的脈沖沒有足夠的能量來推動喇叭的紙盆或話機的聽筒而形成雜音.因此對於這種窄脈沖的要求可以放寬.

　　　而對於音頻範圍内的類似正弦波的紋波信号,雖然其幅度不是太高,但其能量卻使喇叭或聽筒發生嗡嗡的雜音.因此對這種形态的紋波應有一定的要求,而對於用於一些控制的場合,由於窄脈沖達到一定的高度會幹擾數字或邏輯控制部件,使設備運行的可靠性降低,因此對這種窄脈沖的幅度應有一定的限制,而對類似正弦波的紋波,一般由於其幅度較低,對控制部件的幹擾不大.

　　　在測量輸出電壓的紋波,如果不加電容的話就會測出來噪聲,幹擾信号和真正的紋波專疊加在一起屬.很難讀出真正紋波的數值,所以要加電容濾除高頻幹擾和開關噪聲幹擾.另外,測量紋波時,注意探頭的接地線,不能直接使用自帶的夾子線,否則夾子線會相當於天線一樣會受周圍高頻幹擾,測量時探頭要偏向無高頻區域.加濾波電容的目的應該是濾除噪聲得到正準確的紋波信息.
