　　　把電源适配器連接與之供電的電子産品之間的連接器統稱爲DC頭,因爲電源适配器輸出的爲DC直流,所以将DC連接器稱爲DC頭.電源适配器DC頭規格有多種,電源适配器常見DC接口規格一般最多的爲圓形接口,其中又分爲音叉和直插兩種,下面我們來介紹下常用的DC插頭規格有哪些.

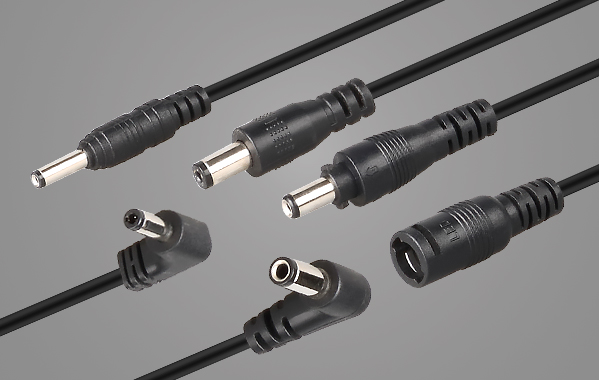

圓頭連接線

　　　▲圓形連接器

　　　圓形DC頭是外形就是一個中空圓柱體,一般爲内正外負,圓柱體外面爲金屬部分中間爲塑膠絕緣部分,内壁爲彈片或者金屬内壁,内壁爲兩片對應的金屬彈片在DC頭内壁爲音叉DC頭,内壁爲整片連起來的金屬内壁爲直插DC頭.

　　　DC音叉頭和DC直插頭同屬於電源适配器DC插頭中的一種,他們的外徑都是一樣的,沒有什麽差别,差别隻在内壁部分音叉DC頭的内壁上有兩片對應的金屬彈片在DC頭内壁上有兩個彈簧片用於與DC座金屬内針接觸連接,主要是插拔力可以按用戶需要用不同的彈簧片,目的是使插頭接觸性和穩固性都是比較好的.因爲内部爲彈簧片接觸所以對與之匹配的DC座内針要求比較尺寸稍微寬松一點,例如5.5*2.5音叉插頭可以與5.5*2.5相匹配的插座匹配也可以與5.5*2.1相匹配的插座匹配,但如果DC頭内壁上的兩個彈簧片彈力不足的情況下肯定會接觸不良.

　　　直插DC頭的内壁就沒有彈片,整個内壁爲一個光滑的金屬圓柱體,與之相匹配的DC座内針接觸連接,相對於音叉插頭其穩固性就沒那麽好.但是在大電流的情況下使用比較穩定,因爲直插DC頭内壁與DC座金屬内針接觸面積要大於音叉DC頭，它對DC座金屬内針尺寸要求比較嚴格，例如5.5*2.5音叉插頭隻可以與5.5*2.5相匹配的插座匹配,與5.5*2.1相匹配的插座匹配的話就無法匹配接觸到或者發生接觸不良的情況.

　　　根據不同内外徑又分爲很多中規格,常見的有5.5*2.1/5.5*2.5/3.5*1.35等居多規格.圓形接口DC頭在我們日常生活中最爲常見.目前常用的圓形接口DC規格有以下幾種：

　　　※  2.5*0.7(外徑*内徑),主要用於平闆電腦等體積比較受限制的小型電子産品,目前平闆電腦都用Micro USB或者Type-C USB充電瞭.

　　　※  3.5*1.35(外徑*内徑),主要用於網絡機頂盒,USB HUB外接供電,IPcamera(即網絡攝像頭亦稱搖頭機),LED台燈.

　　　※  4.0*1.7(外徑*内徑),主要用於移動DVD,EVD,PSP,部分網絡機頂盒以及智能音響.

　　　※  5.5*2.1(外徑*内徑),目前使用最廣泛的DC圓頭接口,監控攝像頭,部分機頂盒,LED台燈,數碼家電等電子産品.

　　　※  5.5*2.5(外徑*内徑),主要用於功率稍爲大一點的設備,如果某些筆記本電腦,電動車等.

串行連接線

　　　▲串行連接器

　　　串行接口,簡稱串口,也就是COM接口,是採用串行通信協議的擴展接口.串口的出現是在1980年前後,數據傳輸率是115kbps～230kbps,串口一般用來連接鼠标和外置Modem以及老式攝像頭和寫字闆等設備,目前部分新主闆已開始取消該接口.

並行連接線

　　　▲並行連接器

　　　並行接口,簡稱並口,也就是LPT接口,是採用並行通信協議的擴展接口.並口的數據傳輸率比串口快8倍,标準並口的數據傳輸率爲1Mbps,一般用來連接打印機,掃描儀等.

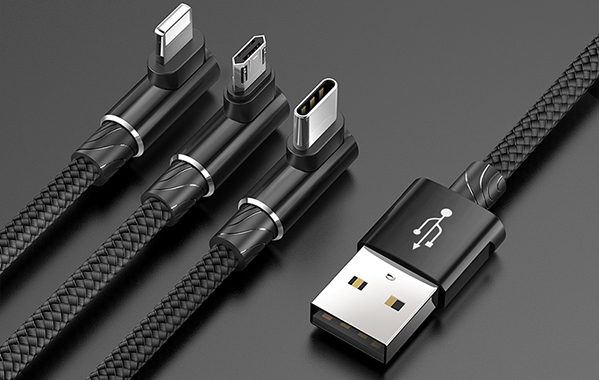

USB連接線

　　　▲USB連接器

　　　SB是英文Universal Serial Bus的縮寫,中文含義是“通用串行總線”.它不是一種新的總線标準,而是應用在PC領域的接口技術.USB是在1994年底由英特爾,康柏,IBM,Microsoft等多家公司聯合提出的.用於PC的Type A USB頭,用於移動硬盤的Type B USB頭,用於數碼相機的mini USB頭,用於手機的micro USB頭和Type-C USB頭或者諸如此類廣泛用於通訊類和IT類産品的USB接口.

多PIN連接線

　　　▲多PIN連接器

　　　多PIN接口最外面爲一個金屬外圈或塑膠外圈,主要其固定以及接地作用,中間的PIN針爲導電功能.例如有航空頭,卡侬連接頭,2芯,3芯,4芯,5芯,8芯等等連接頭,主要應用於在飛機,航空,話筒,充電器上面.

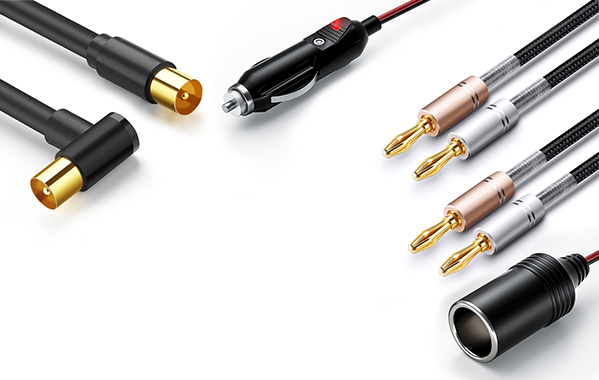

其它連接線

　　　▲其它連接器

　　　例如用於戶外的防水DC頭,衛星天線或者有線電視傳輸信号的F頭,給電池充電用的鳄魚夾,耳機常用的音頻頭,俗稱梅花頭或蓮花頭的RCA端子,還有音視頻傳輸的S-端子,AV端子,在車載用品上面常見的點煙器頭,小型電子冰箱用的冰箱頭,音響上面用的香蕉頭等等.

　　　電源适配器DC插頭和DC電源插座質量不好會引起接觸不良或者DC頭發燙甚至溶化,所以小小一個DC插頭質量問題将對電源适配器産品品質問題有著直接的關系. 所以電源适配器DC插頭選配也很重要.
　　　
