如何辨别電源适配器的DC輸出正負極,一般是在我們替換電源的時候選配時候的一個問題,一般銘闆上面有電源适配器正負極表示,如果沒有DC輸出正負極标識的話,我們可以通過萬用表來測試.

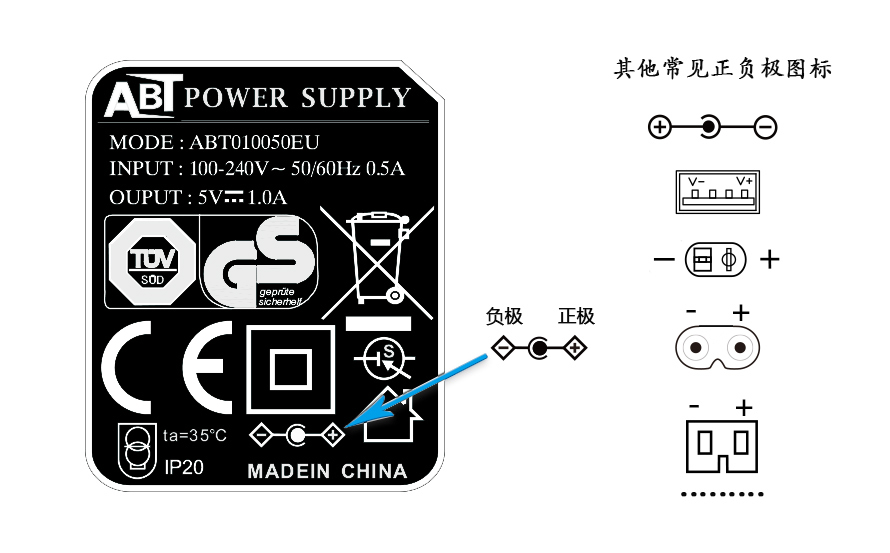

一,仔細看銘闆部分,一般銘闆上面都有DC頭的正負極标識,如上圖.
不同形狀的DC頭标識稍有差異,但是大體基本相同.
如果銘闆沒有标識的話,我們隻有通過以下的方式:
二,通過用萬用表來測試正負極.
把萬用表功能開關調到直流電壓檔,黑表筆,紅表筆分别接電源适配器的兩極 ,顯示正電壓,紅表筆所接是正,黑表筆接負極；如果顯示負電壓,把表筆調換一下,讓它顯示正電壓即可.
将表盤撥到直流相應的電壓量程（不知道電壓多少,可以從大到小逐步降低量程）,指針式萬用表黑表筆爲正極,紅表筆爲負極.數字式萬用表紅表筆爲正極,黑表筆爲負極（紅表筆插在V/Ω孔内,黑表筆插在COM孔内）.
指針式萬用表：當測量線路時,如指針正偏,證明黑表筆所接的線爲正極,紅表筆所接的線爲負極.如指針反偏,證明黑表筆所接的線爲負極,紅表筆所接的線爲正極.
數字式萬用表：當測量線路時,如果表面顯示爲正值,則證明紅表筆所接的線爲正極,黑表筆所接的線爲負極,如果表面顯示爲負值,則證明紅表筆所接的線爲負極,黑表筆所接的線爲正極.
三,通過看DC輸出線材,如果是2468扁線的話,我們仔細觀察,就會發現扁線兩條線有不同,一條爲印字,一條帶有條紋,印字的一邊爲正極,條紋的一條爲負極,但是通過看DC輸出線材印字與條紋辨别正負極的方式並不可取,因爲有些廠家並非按照常規的方式來接線,對於電子産品有DC直流輸入防接反保護的尚可試試,對於電子産品沒有DC直流輸入防接反保護的爲避免不必要的損失,還是需要用萬用表來測試.
四,一般圓頭的DC頭,一般爲内正外負,筆者也見過外正内負的DC頭,但是市面上非常罕見,筆者還是需要像上面提到的通過印字來辨别正負的方式一樣提出友情提示,對於電子産品有DC直流輸入防接反保護的尚可試試,對於電子産品沒有DC直流輸入防接反保護的爲避免不必要的損失,還是需要用萬用表來測試.
那麽通過綜上所述,最有效的方式是通過電源的銘闆,或者通過萬用表來測試電源适配器的正負極是最爲保險的方式.
|
