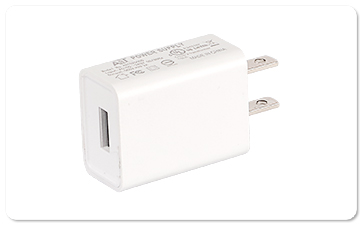

開關電源适配器在出廠前都會進行高壓測試,俗稱"打高壓"下面我們來簡單介紹下USB插牆式電源适配器高壓測試及其規範,首先将高壓綜合測試儀輸出電壓設置爲AC3000V,漏電流上限設置爲5mA,下限設置爲0.1mA,測試時長設置爲60S.(注:不同規格或安規标準,測試的要求不盡相同,這裏僅以該測試标準測試作爲示範)
如圖所示将插座與高壓機正端連接,将電源适配器AC插頭插入高壓儀器高壓輸出端插座,注:此插座 L與N 極需短路.将外殼壓合OK之成品USB插牆式電源适配器AC插頭插入高壓儀器高壓輸出端插座,再将高壓儀器低壓端USB公頭插入電源适配器USB輸出端,USB公頭與高壓機接地端連接,然後，按下測試儀面闆上TEST鍵開始測試,按下啓動開關 ，測試燈亮 ，待時間時間到後 ，儀器自動判定並切斷測試電壓，則安全通過.
測試時間結束後顯示屏顯示PASS,綠色指示燈亮表示測試OK,超漏則報警，紅色指示燈亮且發出“滴”的報警聲爲不良品.按下儀器複位鍵，此時輸出電壓自動斷開.
操作重點說明:
使用人員腳下墊絕緣橡皮墊，在儀器工作時，隻能單手操作，以防電擊危險 。
絕不能在加有測試電壓的情況下 ，将導線接到或拔出被測物，並且也不要接觸被測物體.
每次使用測試儀須在第一時間進行點檢動作,點檢OK後方可正常測試.
在高壓測試過程中不可觸摸被測試設備，以防發生危險.
在連接及接觸測試導線或調節儀器前，一定保證輸出爲複位狀态.
儀器要防止震動，保持外觀清潔，顯示清晰。.
工裝治具:
1.綜合測試儀
2.高壓測試專用治具
3.點檢治具
4标識标簽
|
