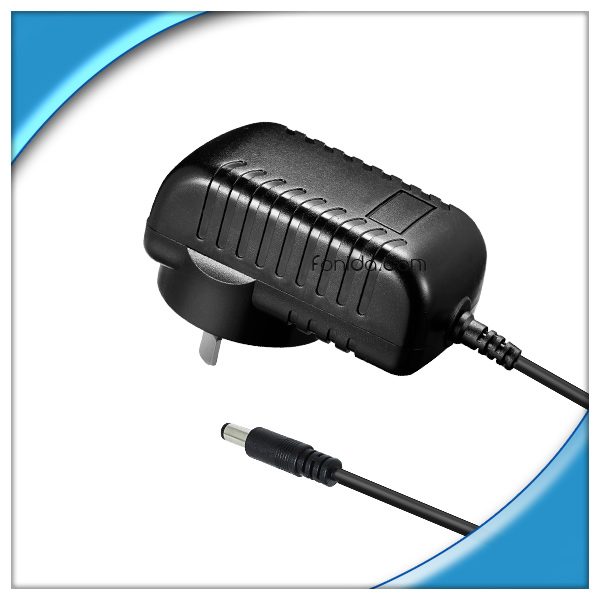

SAA澳規插牆式電源适配器AC插腳标準爲AS/NZS 3112,該規範有對澳規插腳的各個數據及其要求都有規定,澳規AC插腳的形狀有點(diǎn)像中文的"八"字.該插腳适用於(yú)澳大利亞,新西蘭等澳洲國家和地區.
SAA澳規(guī)插腳：标準 AS/NZS 3112參(cān)數
符号 |
标準（mm） |
符号 |
标準（mm） |
A |
6.35±0.15 |
1，2，3，4 |
21.9 max. or 27.0 min. |
B |
6.35±0.15 |
5，6 |
60° |
C |
1.63+0.15/-0.05 |
7 |
8.6 min. |
D |
7.92 |
8 |
21.0 max. |
E |
10.31 |
9 |
20.01.0 |
F |
17.06±0.4 |
10 |
1.0 max |
G |
19.94±0.8 |
11 |
8.70.5 |
Distance from projection part edge to L and N pins ： 9mm min.
|
SAA澳規插牆式電源适配器插腳插片要求爲具有足夠硬度和剛度的耐腐蝕金屬材料,足夠的機械強度,導電性和耐腐蝕性.
這裏特别要主意一點,澳規插片部分有一部分外部是包有絕緣層的,絕緣插片的插頭的帶電部件應在絕緣層下面而不外露.也就是圖片中的11這個部分.
插頭本體的絕緣部份要求爲性能不低於符合AS3121(NZS/AS3121) 的溫度種類爲80℃的絕緣材料或者陶瓷材料,在水中浸泡48小時後並用潔凈布除去可見的水珠,其質量增加應不超過2%.
插頭保護蓋的絕緣材料應具有不低於AS3121(NZS/AS3121)中對溫度種類爲60℃的絕緣材料所規定的性能.
|
