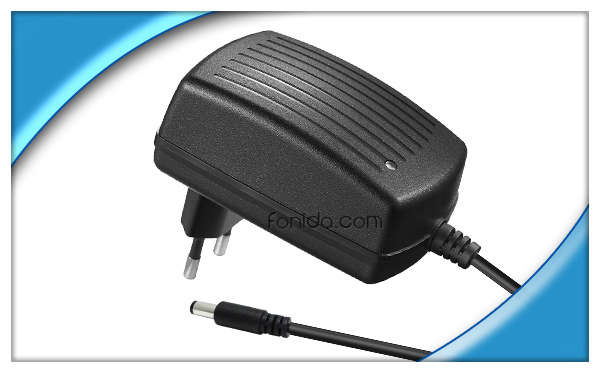

電源适配器DC線一般由SR,DC頭端子,線材組成在電源适配器上比較常見的DC線材規格有UL2464,UL2468,UL1185等規格.在電源适配器上比較常見的DC線材線徑多爲16AWG,18AWG,20AWG,24AWG等 線徑型号,線徑和型号的關系爲常數越大線徑越小.
下面我們來介紹下開關電源和電源适配器DC線型号和相關的基本參數
UL1007，300V 80°，電子線32AWG -16AWG ,單根或者裸銅，鍍錫銅絲 ，标準UL758 -。電 子電器設備内部連接線
UL1015，600V 105°電子線32AWG -10AWG ,單根或者裸銅，鍍錫銅絲，标準UL758 。電子 電器設備内部連接線
UL1032 ,1000V 90°電子線30AWG -4AWG ,單根或者裸銅，鍍錫銅絲，标準UL758 。電子 電器設備内部連接線
UL1061，300V 80°電子線30AWG -16AWG ,單根或者裸銅，鍍錫銅絲 ，标準UL758 。電子 電器設備内部連接線
UL1185,300V 80°單芯屏蔽線 ，30-4AWG 單根或者裸銅，鍍錫銅絲 ，用於錄放音系統，電 子電路等
UL1429,150V 80°交聯PVC 線30-16AWG ,單根或者裸銅 ，鍍錫銅絲标準UL758 電子電器設 備内部連接線
UL1430,300V 105°交聯PVC 線30-16AWG ,單根或者裸銅，鍍錫銅絲标準UL758 電子電器 設備内部連接線
UL1431 600V 105 交聯PVC 線30-16AWG ,單根或者裸銅，鍍錫銅絲标準UL758 電子電器設 備内部連接線
UL1704,300V 150° 32-10AWG 鍍銀，鍍錫，鍍鎳軟銅絲 ，鐵氟龍線航空冶金石油儀器儀表， 變壓器電機引出線
UL2096 多芯屏蔽電線 300V 80度30-16AWG 絞合裸銅，2-8芯，鍍錫銅絲，電器電子内部 連接器，UL758
UL2405 雙芯屏蔽電線 ，300V 80度 ，30-16AWG 電腦 ，視聽設備内部線
UL2464,300V 80°電腦線，無屏蔽，單屏蔽 ，雙屏蔽，30AWG-18AWG 絞合裸銅，鍍錫銅絲， 電子電器内外部連接線
UL2468,300V 80°排線，30WAG-16AWG 單根 ，絞合銅絲，電器電腦内部連接線
UL2517/2464/20276-SSS,300V 105°28-16AWG 移動線纜，電子電器，通用線纜，機器人用 線纜
UL2547,80°多芯屏蔽線纜80度 ，30-16AWG 2-3芯，錄放音響電子系統
UL2651 排線300V 105度灰排彩排線,用於IDC 連接器配合PICH 2.54/2.0/1.27/1.0MM
UL2678 ATA300V 105 度灰排線 ，用於ATA 連接器配合PICH 0.635MM
UL2725,30V 80° 30-28AWG 2-13芯，用於2類系統視聽電子設備内外部連接線
UL2835 30V 60度，屏蔽，無屏蔽 ，32-22AWG 用於2級電路電子設備内部連接線 ，遊戲機 線UL2851 30V 80度
UL3854 30V 80度
UL2919,30V 80°低電壓電腦線，1+4，3+4、5、6、7，，，RGB 顯示器，電子計算機，商 用計算機
UL2960 30V 60度低壓電腦線
UL2969 30V 80度
UL20276，30V 80°多芯電腦線，25P 用於2類電子設備内外部連接線
UL3173 600V 125度無鹵交聯線電氣設備内部連接線
UL3265 150V 125 度，無鹵交聯線，電子電器内部連接線
UL3266,300V 125°無鹵交聯線，32-10AWG 電子電器内部連接線
UL3271 600V 125度，無鹵交聯線，汽車或者電器、設備内部連接線
UL3275 無鹵交聯線，1000V 105度，電器設備内部連接線26AWG-9AWG
UL3302 無鹵交聯線，30V105度電子電器内部2類電路連接線
UL3363 無鹵加強交聯線，300V 125度，電子電器設備内部連接線
UL3385 無鹵交聯線，300V 105 度電子電器内部連接線
UL3386 無鹵交聯線600V 105度 電子電器内部連接線
UL20851 無鹵HDMI 多媒體連接線 30V 80度
UL20855 無鹵DVI 電纜
UL21088 無鹵IEEE1394 高速介面鏈接線
以上隻是與開關電源和電源适配器相關的部分DC線型号和規格，還有很多我們就不一一來介紹，後面我們将介紹DC線材的其餘安規要求的參數
|
