我們把電源适配器連接與之供電的電子産品之間的連接器統稱爲DC頭,因爲電源适配器輸出的爲DC直流,所以将DC連接器稱爲DC頭.
電源适配器DC頭有很多種類:例如我們常見的音叉DC公頭,直插DC公頭這兩種最爲常見,還有廣泛用於通訊類和IT類産品的micro USB頭,mini USB頭,USB頭,以及不常見的有點煙器頭,F頭, T頭,DC直插母頭,航空頭,防水頭,3芯/4芯/5芯/8芯連接頭,鳄魚夾,音頻頭,S端子, 冰箱頭,香蕉頭等等DC頭.

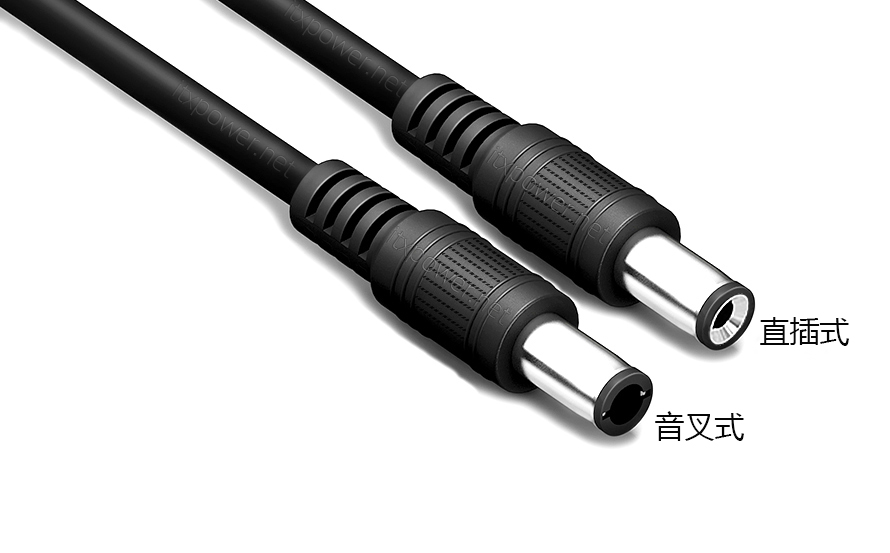

電源适配器DC音叉公頭也簡稱DC音叉頭, 電源适配器DC直插公頭也簡稱爲DC直插頭,DC音叉頭和DC直插頭同屬於電源适配器DC插頭中的一種,他們的外徑都是一樣的,沒有什麽差别,差别隻在内壁部分.
音叉DC頭的内壁上有兩片對應的金屬彈片在DC頭内壁上有兩個彈簧片用於與DC座金屬内針接觸連接，主要是插拔力可以按用戶需要用不同的彈簧片，目的是使插頭接觸性和穩固性都是比較好的.因爲内部爲彈簧片接觸所以對與之匹配的DC座内針要求比較尺寸稍微寬松一點,例如5.5*2.5音叉插頭可以與5.5*2.5相匹配的插座匹配也可以與5.5*2.1相匹配的插座匹配,但如果DC頭内壁上的兩個彈簧片彈力不足的情況下肯定會接觸不良.
直插DC頭的内壁就沒有彈片,整個内壁爲一個光滑的金屬圓柱體,與之相匹配的DC座内針接觸連接,相對於音叉插頭其穩固性就沒那麽好.但是在大電流的情況下使用比較穩定,因爲直插DC頭内壁與DC座金屬内針接觸面積要大於音叉DC頭，它對DC座金屬内針尺寸要求比較嚴格，例如5.5*2.5音叉插頭隻可以與5.5*2.5相匹配的插座匹配，與5.5*2.1相匹配的插座匹配的話就無法匹配接觸到或者發生接觸不良的情況.
後面我們将專門用一篇文章來介紹電源适配器音叉DC頭和電源适配器直插DC頭的規格詳細介紹常見的尺寸規格和一些部分不常見的規格尺寸.
|
